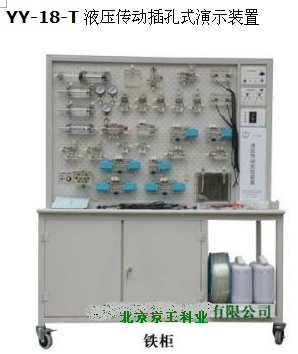

YY-18-T 液压传动插孔式演示装置

主要功能：YY-18-T 液压传动插孔式演示装置

一、概述

液压PLC控制实验台 为了适应在短暂课堂时间内，完成多个液压油路的教学内容。 液压PLC控制实验台 同时对比演示多个不同油路的工作原理。而且，使油路系统的安装调试有必要的程序且不占用上课教学时间。就必须有能够演示多种实验回路的 气动 PLC控制实验台 。
液压传动实验台可组合多种实验回路，在增加与保证实验项目及功能的前提下， 根据在同一课时做不同演示实验的原则，有效利用透明液压元件进行优化组合，使系统的实验范围更加广，内容更加丰富。本系统采用透明液压元件、组合插式结构、活动油路接头、通用电气线路，利用附配工具材料，参照实验指导书，可以方便的进行各种常用液压传动的控制、实验及测试，可以让学生了解油路及液压元件内部的原理，结构及工作过程，是液压传动教学的必备仪器。

二、特点

1、液压传动实验台采用立体柜式结构，元器件操作方便，立体感强。
2、液压传动实验台实验系统元件均采用透明液压元件，使实验过程更加直观。
3、液压传动实验台实验系统元件采用插孔式组合，使组装回路简单易行。
4、液压传动实验台采用了优质密度板材料，进口树脂面漆，结实牢固，美观大方。
5、液压传动实验台采用继电器控制方式，同样可根据需要扩展为PLC控制，方式多种，内容丰富。

三、技术参数

1、交直流电源：输入 AC 220V 50Hz 输出 AC 220V 50Hz ，DC 24/2A
2、继电器控制输出： 输入 AC 220, DC 24V/2A , 输出 AC 220V
3、电机控制模块: AC 220V 50Hz
4、油泵电机：Z-400 直流电动机，功率：400W 并配专用稳压直流电机调速器，调速范围：0-2000rpm，演示实验油路液流要求压力仅需0.3-0.5Mpa (油泵高压力：Pmax＝1.5Mpa)液压泵工作时离液压台1.5m远处噪声≤58dB。
5、液压传动实验台外形尺寸：1500mm×640mm×1850mm

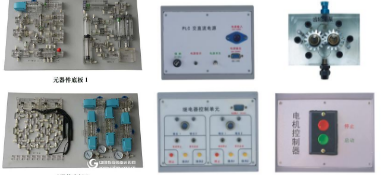

交直流电源实验专用齿轮泵站

继电器控制单元 电机控制器

四、基本配置

（一）液压元件配备：
压力表，油箱，溢流阀，节流阀，单向阀，液控单向阀，调速阀，顺序阀，减压阀，双作用油缸，弹簧作用油缸，增压油缸，二位四通电磁换向阀，二位二通电磁换向阀，“O”型三位四通电磁换向阀，“H”型三位四通电磁换向阀，“M”型三位四通电磁换向阀，压力继电器，行程开关等。
（二）电气模块：
1.直流24V（2A）电源单元
2.继电器控制单元
3.电机控制器
（三）附件
1.菲力格-300专业工具配件箱

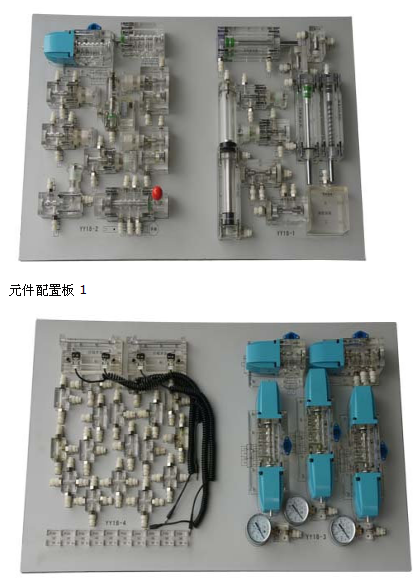

元件配置板1

元件配置板2

五、基本实验

A.用手动换向阀的换向回路
B.用“O”“M”型机能换向阀的闭锁回路
C.用液控单向阀的闭锁回路
D.压力调定回路
E.二级压力回路
F.用减压阀的减压回路

G.用增压缸的增压回路
H.用换向阀的卸载回路
I.进油节流调速回路
J.回油节流调速回路
K.调速齿轮泵调速回路
L.调速齿轮泵和调速阀的复合调速回路

M.流量阀短接的速度换接回路
N.二次进给回路
O.用顺序阀的顺序动作回路
P.用压力继电器的顺序动作回路
Q.用电器行程开关的顺序动作回路
R.用行程阀的顺序动作回路
