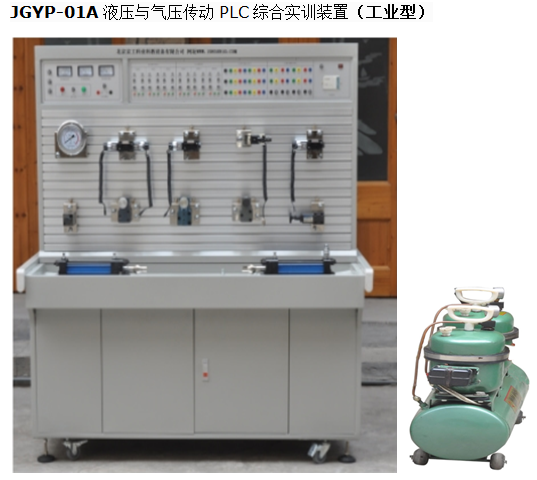

JGYP-01A 液压与气压传动 PLC 综合实训装置（工业型）

主要功能：JGYP-01A 液压与气压传动 PLC 综合实训装置（工业型）

一、概述

液压与气压传动 PLC 综合实训装置是实现液压传动课程现代化教学而进行研究的新成果，它填补了技校、中专、大专院校的液压传动透明教学设备的国家空白。液压传动具有重量轻、功率大、结构简单、布局灵活、控制方便等特点、速度、扭矩、功率均可作无级调节，能迅速换向和变速，调速范围宽，快速性好，工作平稳、噪音小，元器件已实现系列化、标准化，通用化等一系列优点，随着科学技术的发展，液压传动作为一种可以传递动力和控制的传动方式，已经日益广泛应用到医疗、科技、军事、工业自动化生产、起动、运输、矿山、建筑、航空等各个领域 。

液压与气压传动综合实训装置采用 “ 二合一 ” 结构，配备两套实验设备，一套为气动与 PLC 实训平台，另一套为液压传动与 PLC 实训平台，且各自配有独立的 PLC 电气控制设备。
同一套装置既可以分别独立进行液压控制、气动控制的相应基本同路及其应用实验，又可以进行 PLC 编程及应用控制实验，适用于 “ 液压传动与控制 ” 、 “ 液压与气压传动 ” 、 “ 气动技术 ” 等相关课程的教学实训。

二、 液压传动部分技术参数及指标
集真实的液压元件、各执行模块、继电器控制单元、 PLC 编程控制技术于一体，液压元件成独立模块，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接（一体化）再和油箱固定在一起，油箱和控制屏单独放置；带有三相漏电保护，直流电源带有过流保护，系统额定压力为 6.3Mpa ，压力过高自动卸荷。
三、 技术参数
输入电源：三相五线， 380V ．允差 ±l0% ， 50Hz 。
装置容量： <1.5kVA 。
变量叶片泵：压力 7MPa ．排壁 8mL/r ，转速 1450r/min 。
PLC 选用三菱 FX1S-20MR 主机，主机为 12 点开关量输入／ 8 点开关量输出
配有控制模块：电源模块，继电器控制模块， PLC 控制模块，
电机：额定电压 380V ．额定功率 0.75kW ，绝缘等级 B
液压泵站：最大容积 90L ． 2mm 钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表， L-HL46 号液压油。
四、液压与气动综合实训装置配置清单（液压清单）

五、可以完成的实训项目：
可完成几十种液压回路实训（学生也可自行设计搭建其它回路），典型实训如下
单级调压回路
多级调压回路
减压回路
卸荷回路
进油节流调速回路
回油节流调速回路
旁油节流调速回路
液压缸差动连接的快速运动回路
调速阀短接速度换接回路
调速阀串联的速度换接回路
调速阀并联的速度换接回路
用换向阀的换向回路
用“O”型机能换向阀的锁紧回路
用液控单向阀的锁紧回路
用顺序阀控制的顺序动作回路
用压力继电器控制的顺序动作回路
用行程开关控制的顺序动作回路
用调速阀控制的同步回路

六、气动传动实训技术及指标：
气动元件有气控、电控和手控等方式，气动回路可采用独立的继电器控制单元进行电气控制，也可采用PLC控制；各个气动元件成独立模块，均装有带弹性插脚的底板，在通用铝型材板上构建成各种气动回路：集各种真实的气动元件、继电器控制单元、PLC编程控制技术于一体。带有漏电保护，系统额定压力保护。
七、技术参数及基本配置：
输入电源：三相五线，380V，允差±10%，50Hz。
装置容量：<1kVA。
静音空气压缩机：工作电源AC 220V，允差±10%，50Hz;电机功率125W:标称容积10L，额定输出气压1Mpa。．
PLC选用三菱FX1S-20MR主机，主机为12点开关量输入／8点开关量输出。
配有控制模块：电源模块，继电器控制模块，PLC控制模块。
八、液压与气动综合实训装置配置清单（气动清单）

九、可以完成的实训项目：
气动基本回路
可完成40多种气动回路实验（学生也可自行设计搭建其它回路），典型实验如下
单作用气缸的换向回路；
双作用气缸的换向回路：
单作用气缸速度控制回路；
双作用气缸单向调速回路；
双作用气缸双向调速回路；
速度换接回路；
缓冲回路；
二次压力控制回路 ：
高低压转换回路；
计数回路；
延时回路：
过载保护回路；
互锁回路；
单缸单往复控制回路；
单缸连续往复动作回路。
直线缸、旋转缸顺序动作回路；
多缸顺序动作回路：
双缸、同步动作回路：
回缸联动回路；
卸荷回路；
一一或门型梭阀的应用回路。
快速排气阀应用回路；
