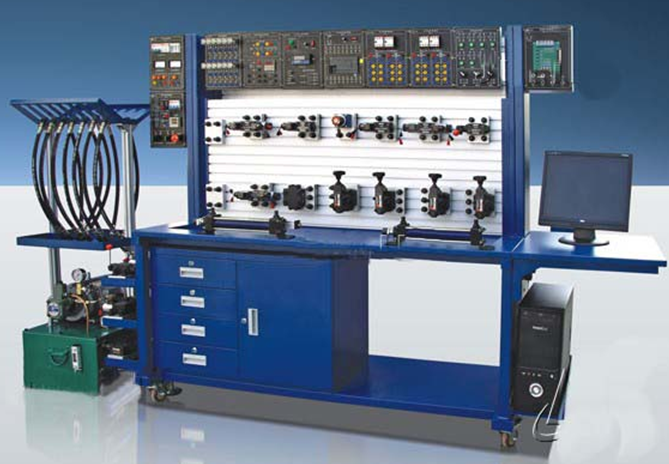

ＪＧＳ-25型 智能化液压传动实验台
三、实验台主要技术参数：
1 、液压泵站技术参数：（可根据实际需求定制不同类型、不同要求的液压泵站）
名称 |
技术参数 |
数量 |
定量齿轮泵 |
型号： CMW-F306-ALP 排量： 6ml/r 额定压力： 14Mpa |
1 台 |
变量叶片泵 |
型号： VPV1-12-70 排量： 6.67ml/r 额定压力： 20Mpa |
1 台 |
驱动电动机 |
额定功率： 2.2KW 转速： 1400r/min |
2 台 |
 2 、数据采集系统主要技术参数：
名称 |
技术参数 |
数量 |
流量传感变送器 |
精度等级 0.5%, 量程： 0-10L/min |
1 只 |
功率传感变送器 |
精度等级 0.5%, 量程： 0-5KW |
1 只 |
位移传感器 |
精度等级 0.2%, 量程： 0-300mm |
1 只 |
压力传感变送器 |
精度等级 0.5%, 量程： 0-10MPa |
2 只 |
温度传感变送器 |
精度等级 0.5%, 量程： -10-15℃ |
1 只 |
计算机 |
160G 硬盘、 1G 内存 , 市场主流配置 |
1 台 |
显示器 |
17' 液晶显示器 |
1 台 |
数据采集卡 |
台湾研华科技数据采集卡；
32 通道单端输入、 16 通道双端输入；
12 位精度、 100K 采样频率。 |
1 套 |
接线端子 |
32 位 PCL 传输电缆 |
3 、 实验台供电电源：国家标准工业用电 ——AC380V 、 50HZ ；
ＪＧMY-01 型双面透明液压 PLC 控制教学实验台
主要特点：
• 工作台采用双面结构，可以供两组学生同时进行实验，具有很高的产品性能价格比。
2 、采用透明有机玻璃外壳，可以观察到液压传动装置的内部构造和工作流程。
3 、防漏快插接口使得实验回路的组装简便、快捷、清洁、干净。
4 、红色的液压油和银白色底板使得元件的内部结构鲜明直观。
5 、通过透明的油管和液压油中的气泡可以清晰的观察到液压油从液压泵到油箱的整个流动过程。
6 、独立的元件模块，方便的安装方式，可以随意的组合各实验模块，搭建各种不同的实验回路。
7 、阀体与阀芯间隙均为 0.015-0.028 ㎜之间，加 4. 工精度在± 0.1 ㎜之间
• 泵： 1AG1P109R ，额定排量： 9ml/rev ，额定压力： 1.5MPa
• 电机：功率： 0.75KW ，转速： 1420r/Min ，电压： 380V
|
