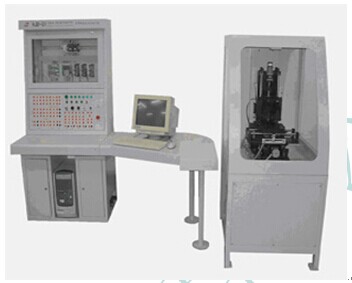

JGJD-G1 型 光机电一体化教学实验设备（激光雕刻）
、电气控制柜、激光雕刻工作台和控制软件几大部分组成。 该教学实验设备集激光技术、机械、电子、计算机技术、数控技术于一体，既能满足高校、高职高专相关专业教学实验、课程设计、毕业设计及课外创新设计等需要，又能用于对外激光雕刻加工。其加工对象可为：有机玻璃、塑料、橡胶、木质、双色板、牛角等非金属材料。
一、技术性能：
1 ．基本组成
1 ） PC 机（用户自备）
2 ）电气控制柜的主要组成：
●位控板
●继电器和接触器
●步进电机控制系统
●分区式创新型控制面板
3 ）激光雕刻工作台的主要组成：
●激光电源
● CO2 激光器
●水冷循环
●三轴工作台（ X 轴、 Y 轴 、 Z 轴）
4 ）控制软件包括激光雕刻软件和实验软件两大部分
其中 X 轴、 Y 轴均由步进电机驱动，可实现两轴联动控制； Z 轴由步进电机驱动（ Z 轴配光栅尺和光电编码器），可进行开环、半闭环和闭环等控制实验，同时 Z 轴也可用于激光焦点的调节。
2 ．技术参数
技 术 规 格 |
单 位 |
参 数 |
激光雕刻机主体工作台尺寸 : 长×宽 |
mm |
160 × 160 |
行 程 |
X 轴（步进驱动） |
mm |
150 |
Y 轴（步进驱动） |
mm |
150 |
Z 轴（步进驱动） |
mm |
100 |
进给速度（ x,y,z ） |
mm/min |
1 — 1200 （步进） |
快移速度（ x,y,z ） |
mm/min |
1500 （步进） |
交流电源 |
220AV,50HZ |
步进电机 |
步距角 1.8 ° |
激光电源 |
30W |
CO2 激光器 |
25W |
f=50 聚焦片 |
Φ 20mm |
反射镜 |
Φ 20mm |
焦斑直径 |
0 ． 1 mm |
冷却水泵扬程 |
≥ 2.5m |
随机附件 |
1. 通讯电缆； 2. 激光雕刻软件； 3. 实验软件 |
随机资料 |
1. 使用说明书； 2. 实验指导书 |
3 ．基本实验项目
·位置控制板的学习和应用实验
·激光雕刻软件的学习和应用实验
·步进电机单轴定位控制实验
·数控代码的学习和应用实验
·激光工作台单轴定位控制实验
·激光工作台两轴联动控制实验
·激光工作台单轴限位控制和回原位控制实验
·步进电机开环、半闭环、闭环三种控制系统的比较实验
·激光焦点位置的调节实验
·激光文字雕刻实验
·激光图案雕刻实验
·数控程序编制及控制实验
·光机电一体化设备基本组成及功能部件的认识实验
由于该教学实验设备采用了分区式结构，为学生提供了创新性设计的平台。除上述基本实验项目外，学生可根据自己的意愿进行创新性设计，设计出新的实验项目。
二、特 点：
·实验内容涉及机械、电气、激光加工、计算机技术、数控技术等方面，覆盖面广，综合性强
·各功能部件敞开性好，有利于加深学生的感性认识
·通过多个模块，灵活组成各种系统
·实验过程接近实际机电产品的组装调试过程，实战性强
·学生可根据自己的构思进行创新设计
面向课程：
《机电传动控制》，《机床电器控制》，《激光加工技术》，《 机床概论》，《机械加工自动化》，《机械制造系统》，《先进制造技术》，《数控技术》，《数控机床》，《机电一体化控制技术与系统》等。
三、其它用途：
· 为本科生、专科生、研究生提供教学实验场所
· 为本科生、专科生的课程设计、毕业设计及课外创新设计提供实验场所
· 为教师和相关技术人员从事机电产品开发提供实验平台
· 为企业培训工程技术人才和工程设备的维护管理人员
· 改善办学条件，提高学校或院系知名度
|
