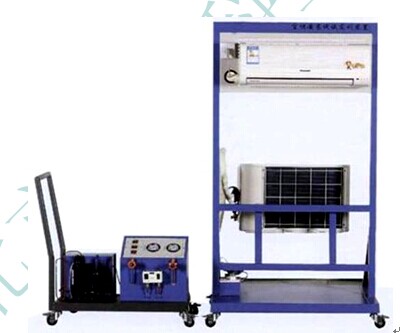

JGRNAZ-1 型 空调安装调试实训装置

“JGRNAZ-1 型 空调安装调试实训装置 ” 是根据教育部 “ 振兴 21 世纪职业教育课程改革和教材建设规划 ” 要求 , 按照职业教育的教学和实训要求研发的产品。 适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）等实训教学。培养掌握空调与制冷技术专业理论和专业实践技能，从事空调、制冷设备及系统技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。

实训装置也适合普通高等院校、技工学校、职业培训学校、职教中心、鉴定站 / 所、制冷类专业《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工（初级、中级）》、《家用制冷设备原理与维修》、《空调装配工》、《小型制冷与空调装置》等课程。

一、装置特点：

1 ．实训装置直观展示了空调调试、安装过程所需常见工具，便于教学演示讲解及学生对课本知识的理解掌握。其中回收机组管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。

2 ．整套实训装置集制冷剂 R22 回收机组、抽真空系统机组、双组压力控制器机组等于一体，整个系统真实完整，结构清晰、紧凑，满足专用工具实训与操作要求。为空调安装维修调试提供一个良好的操作平台。

3 ．系统采用真实的制冷剂专用工具实训（压缩机、翅片盘管式冷凝器、便携式焊炬、割管刀、胀管扩口器、双表修理阀、公 / 英制加液管、真空泵等），与实际教学接轨。

4 ．实训装置为学生提供一个操作平台，能让学生自主完成空调系统安装、调试、运行及维修实训。

5 ．实训系统能对空调完成安装、调试、运行及维修等实训，有利于学生将理论应用于实际，不培养学生实际操作动手能力。

二、技术参数

•  输入电源：单相三线 ~220V ± 10% 50H Z ；

•  工作环 境： 温度 -5 ℃～ 40 ℃ 相对湿度≤ 85% （ 25 ℃ ）海拔＜ 4000m ；

•  装置容量： < 1.5KW

•  制冷剂回收类型 : R22

•  外型尺寸： 110cm × 78cm × 165cm ；

三、装置的基本配备
