JGL-509型一机二库教学系统实验台
JGL-506型空调、制冷、换热综合实验台

一机二库,是一台制冷压缩机同时向二个不同库温的库房供应冷量,高温库要求在℃左右,低温库要求在一15℃左右,本教具着重剖析这一工何原理。
一机二库数学实验台由二个部分组成。

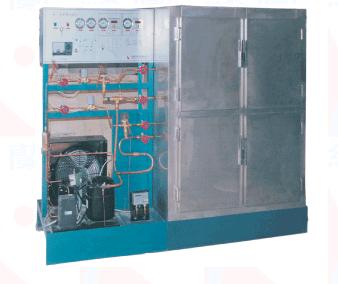

一机二库数学实验台
一、制冷系统:
由三个电磁阀,二个热力膨胀阀,八只手阀(便于实验),一个蒸发压力调节阀,一个机组,还有相应的压力表、数显温度表所组成。
它区别于其他响应制冷系统,本实验台重点是具有实验内容,实验条件,而该实验台重中之重是让学生彻底了解蒸发压力调节阀,在系统中所起到的关键作用。
蒸发压力调节阀的工作原理:由一台制冷机组同时向二个以上的冷库供应冷量,各库要求的蒸发温度(蒸发压力)也不同,因为高温库的蒸发温度较高,低温库的蒸发温度较低,压缩机工作时吸气压力是根据低温库的蒸发压力,因此吸气压力较低。这时,那些需要保持较高蒸发温度(即高温库)的蒸发器出口管路上便装上蒸气压力调节阀(即背压阀),使阀前的压力保持在调定的范围内,经过阀的节流,使阀后的压力和吸气压力相同,这样就保证了系统中各个蒸发器在各自不同工况下正常运转。本系统使用的工质R12。
二、电气控制部分:
一机二库的工作匹配了相应的电气控制系统,为了让教学生动、直观,本实验台在操作面板印上为控制线路图,设置了检测点,便于教学,为了安全、方便,本实验台面板安置的检测点都是24V安全电压,还配置一只万用表,让教师和学生方便地使用。本教学实验台,从制冷系统到电气控制系统,都是围绕数学而进行设计施工的。通过本台实验,能较熟悉进行操作,调节寻故排故,这个学生已经达到劳动部有关部门颁发的制冷工等级的中级水平(应知)。因此本实验台是一个不可多得的好教具。
1、有关电气控制系统安置的检测点,故障点说明:(见线路图)
2、关于SQT-108Ⅱ式温度控制的使用说明:
①将显示选择开关拨至中间位置,显示器指示被测点的实际温度,将开关拨至左边,则指示上限温度电位器。可改变上限温度设定值,将开关拨至右边,则指示上限设定温度,调节下限温度电位器,可改变下限设定值,为保证温度控制器的正常,下限温度设定值,必须低于上限温度设定值。
②当被测温度高于(指制冷)或低于(指加热)下限温度时,继电器吸合,控制外接触器工作,红灯亮,当被测温度低于(指制冷)或高于(指加热)上限温度时,继电器释放,断开外接触器的电路,红灯灭。
③调节上下限设定温度后,必须将锁紧螺幅拧紧。
3、有关热力膨胀阀的过热调节,旋下密封螺帽,顺时针旋转调节杆,可增加静止过热度,逆时针旋转为减小过热度,根据实际运行情况而定。
技术参数 :
额定功率 800W
电压等级 AC220V 50Hz
制冷量 632Kcal/n
高低温库量 106×66×50
外形尺寸 长210cm×宽70cm×高171cm

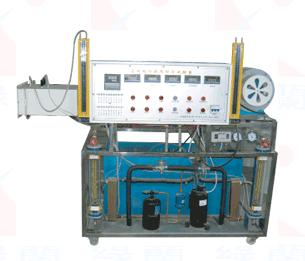

JGL-506型空调、制冷、换热综合实验台 :
空调、制冷、换热综合实验台:规格:1800×700×1500
使用条件:220V 2.3KW
本装置集循环空调、直流空调、制冷压缩机为一体,可进行换相,并可测出各点温度、 压力、风量及功率,计算出制冷量、功率、制冷系数、进行热平衡计算,
空调、制冷、换热综合实验台
