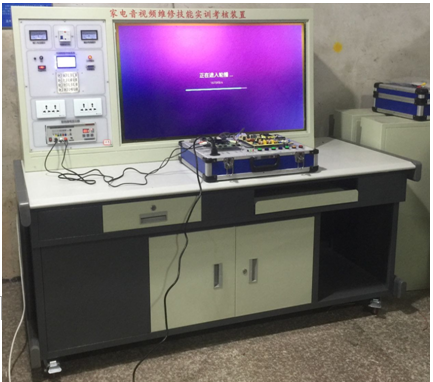

JGJDQ-04C 液晶电视实验台家电音视频维修技能实训考核装置

1 、 液晶电视技术参数：
1 ）显示器尺寸： 32 ；
2 ）对比度： 600 ：
3 ）分辨率： 1366 × 768 ；
4 ）反应时间： <16ms ；
5 ）屏幕亮度： 1000cd ／ m2 ；
6 ）视角： >160 度；
7 ）画面纵横比： 16 ： 9 ；
8 ）制式： NTSC ／ PAL ／ SECAM ；
9 ）输入： YpbPr ； YcbCr ；
10 ）音频： SRSWOW 三维空间环绕音效；
11 ）工作电源： AVll0—240V 50 ／ 60Hz ；
12 ）色彩数： 1677 万；
13 ）像素： 1677 万。

2 、实训台电源配置：
1 ）固定交流电源：额定电压 220V ；额定电流 6A ；
2 ）可调交流电源： 电压范围 0 ～ 250V ，额定电流为 1A ；
3 ）直流电源输出： 0 ～ 30V ， 0 ～ 2A( 连续可调 ) ；
4 ）交流电源：二插式隔离电源插座一组，二插式常规电源插座一组；
5 ） I/O 通讯板：设置故障点；
6 ）设置故障点：设置设备故障；
7 ）绝缘电阻：≥ 10M Ω；
8 ）抗电强度： 1500V ／ 60s ；
9 ）漏电保护动作电流：≤ 30mA 、≤ 0 ． 1 s 。
3 、实训桌整体参数：
1 ）输入电源： AC 220V ± 10 ％ 50Hz ；
2 ）外形尺寸：长 (mm)× 宽 (mm)× 高 (mm) ：约 1500 × 700 × 780 ；
3 ）实训台材料：主体板材为三聚氰胺板；
4 ）工作温度： 0 ～ 35 ℃；
5 ）工作湿度： 20 ％～ 80 ％；
6 ）安全保护：
①漏电保护动作电流：≤ 30mA 、 ≤ 0 ． 1S ；
②具有过压、过流、过载、漏电保护措施，符合国家相关标准；
7 ）环保要求：材料选用符合国家相关环保标准。
5. 智能实训考核系统
1 、计算机可以监控 1-126 台家用电器智能考核台
2 、已设置多个故障点。
3 、具有发卷功能
4 、具有收卷功能
5 、具有单台和全部实验台清零功能
6 、具有自动检测各家用电器考核台的通讯联机情况
7 、可以生成学生个人成绩单
8 、可以对学生考核情况进行统计、分析
9 、设有进入系统密码，进入系统后能够修改密码
10 、具有打印功能
11 、具有答题次数限制功能
12 、学生台配智能答题器，学生可以通过答题器与都师进行数据交换
6. 实训桌：整体结构采用铝合金框架落地台式，并设有四个万向轮和四个固定调节机构，便于移动和固定，利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。
7. 实验项目
1. 黑屏故障分析与故障演示实验 ;
2. 有声音，无图像的故障分析与演示实验 ;
3. 键控电路的故障分析与演示实验 ;
4. 遥控接收电路的故障分析与演示实验 ;
5. 无光栅 , 无声音故障分析与演示实验 ;
6. 右声道无声音故障分析与演示实验 ;
7. 左声道无声音故障分析与演示实验 ;
8. 功放电路的故障分析与演示实验 ;
9. 遥控发射电路的故障分析与演示实验 ;
10. 有光栅、无图像、无伴音的故障分析与演示实验 ;
11. 液晶电视综合性能测试实验。
