一、概述

　　电机与变压器 实训设备 是进行单相变压器、单相电容运转异步电动机和三相鼠笼异步电动机的拆除、重绕、组装、维修和电机出厂检测的技能实训平台，可对学生在电机拆除、重绕、组装及检修方面进行技能训练。适用于机电一体化、自动化及相关电气专业的《电机制造工艺》《电机维修》《电机测试》等课程，结合机械工业出版社和中国劳动保障部《国家职业标准 — 维修电工》《职业技能鉴定培训教材 — 维修电工》等相关内容，同时可作为初级、中级、高级维修电工的等级考核与鉴定的教学 实训设备 。

二、技术参数

1 、输入电压：三相四线制～ 380V±10% 50Hz
2 、工作环境：环境温度范围为 -5 ～＋ 40℃ 相对温度＜ 85% （ 25℃ ）
3 、装置容量：＜ 1.5KVA
4 、外形尺寸 ： 1300mm × 750mm × 1300mm

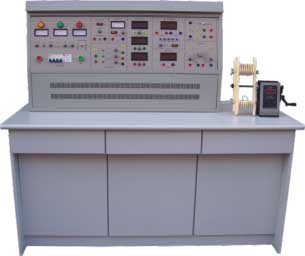

三、装置的配备

1 、电源控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板

2 、实训桌

实训桌为铁质材料。为了便于绕线和实训室的管理，手摇式电子计数线绕机固定在桌面上，桌子下方设有放置铜线的绕线柜。

3 、主控功能板

（ 1 ）三相四线电源输入，经漏电保护器和总开关，由接触器通过起、停按钮进行操作，并设有急停控制按钮。

（ 2 ）控制屏上有数字式交流电压表一只，通过波段开关切换可以观测相间电网电压。

（ 3 ）定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数，为学生技能实训的考核提供一个统一的评定标准。

（ 4 ）三相可调交流电源，通过 1.5KVA 三相同轴自耦调压器进行调压，可输出三相 0 ～ 450V 及单相 0 ～ 250V 可调电压。

（ 5 ）直流电源部分：

220V/ 0.5A 直流电源一组，还有短路保护功能。

0 ～ 250V 可调直流高压电源一组，带有过压保护及短路保护功能。

（ 6 ）提供直流数字电压表一只：测量范围 0 ～ 300V ，分 2V 、 20V 、 300V 四档，直键开关切换，三位半显示，输入阻抗为 10M Ω ，精度为 0.5 级，具有超量程报警、指示等功能，能够直接测量直流电枢电源电压及外测电压。

4 、仪表功能板

（ 1 ）提供真有效值交流数字电压表一只，测量范围 0 ～ 500V ，量程自动判断、自动切换，精度 0.5 级，三位半数显。

（ 2 ）提供真有效值交流数字电流表三只，测量范围 0 ～ 5A ，量程自动判断、自动切换，精度 0.5 级，三位半数显，具有超量程告警、指示功能。

（ 3 ）直流数字毫安表一只：测量范围 0 ～ 2000mA ，三位半数显，精度 0.5 级，具有超量程报警、指示等功能。

（ 4 ）智能功率、功率因数表一只：由一套微电脑，高速、高精度 A/D 转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经 A/D 变换，采用先进的 DSP 技术计算有功功率、无功功率，功率表精度为 0.5 级，电压、电流量程分别为 450V 、 5A ，可测量负载的有功功率、无功功率、功率因数及负载的性质；还可以贮存、记录 15 组功率和功率因数的测试结果数据，并可逐组查询。

（ 5 ）单相电容运转电动机电容： 4uF/450V CBB 电容。

（ 6 ）双刀双掷开关一只。

（ 7 ）可调电阻：两组 0 ～ 900Ω/ 0.5A 可调电阻。

5 、仪器配备

（ 1 ） 500V 等级兆欧表一只，用于测试电机绕组绝缘电阻

（ 2 ） 890B + 数字万用表，三位半显示

（ 3 ）钳形电流表一只

6 、制作设备、电机等配备

（ 1 ）拆、装工具一套： 6 寸三爪拉马、活动扳手、锤头、划线板、压线板、剪刀等。

（ 2 ）绕线装置一套：电机绕线模、绕线轴、绕线架、压线架等

（ 3 ）手摇电子计数绕线机一台：数显范围 0 ～ 9999 匝数，计数精确、计数方便

（ 4 ）未浸漆的单相变压器：容量 100VA ，电压 AC220V/55V ，电流 0.45A / 1.8A 。

（ 5 ）未浸漆的单相电容运转异步电动机：额定功率 120W ，电压 220V ，电流 1A ，转速 1420r/min 。

（ 6 ）未浸漆的三相鼠笼异步电动机：额定功率 180W ，电压 380V （ Y 接法），转速 1400r/min 。

（ 7 ）未浸漆的他励直流电动机：额定功率 100W ，电压 220V ，转速 2000r/min 。

7 、 导线及配件

采用高可靠护套结构手.枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。

四、实训项目

（ 一）单相变压器修理及测试

（二）单相电动机修理及测试

（三） 180W 三相鼠笼式异步电动机的修理及测试

（四）励直流电动机的修理及测试
