JGL-470型 电工技能操作实训装置 由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。

根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，JGL-470型电工技能操作实训装置 适用范围广，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从实训台上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业的教学和实训，经济适用。对实训场所不多、教学经费投入受限制的学校，JGL-470型电工技能操作实训装置 是一种理想的职业教育实训设备 .

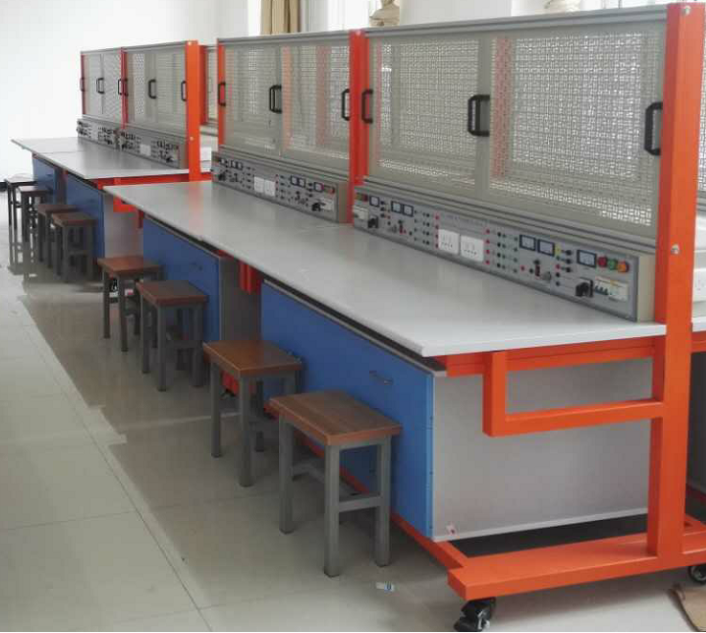

参考图片：

一、设备技术指标

1.外型：整体尺寸1632mm×750mm×1638mm；

2.实训台架的材料：钢板、铝合金结构；

3.电源：

1)输入：三相AC 380V ±10% 50HZ 三相五线；

2)固定交流输出：三相五线 380V 接插式2组、220V接插式2组。

4. 整流二极管：提供整流二极管1N5408四个，用于能耗制动电路。

5.可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）。

6.各种规格的电阻

  提供75Ω/75W功率电阻三个，用于降压启动电路。

  提供10Ω/25W功率电阻一个，用于能耗制动电路。

7.接口及仪表：指针式电压表 2 只，时刻监控电网电压变化。

8.保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。

二、设备结构功能

本实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。

1.以30mm×30mm成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由滑槽组成网孔板固定机构；固定机构的下方是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出。

2.实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动。

3.实训储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计，可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整，外形尺寸为：1200mm×600mm×510mm。

4.网孔板：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5MM。

三、 参考实训项目

1．电工布线工艺实训

2．两个开关控制一盏灯线路训练

3．声控开关控制白炽电路训练

4．二地控制一盏灯电路训练

5．三地控制一盏灯电路训练

6．日光灯线路接线训练

7．单相电度表直接安装接线

8．单相电度表经电流互感器安装接线

9．室内照明电路安装训练

10．配电板安装训练

11．三相异步电动机直接启动控制

12．三相异步电动机接触器点动控制线路

13．三相异步电动机接触器自锁控制线路

14．三相异步电动机Y/△自动控制线路

15．接触器联锁的正反转控制线路

16．按钮联锁的三相异步电动机正反转控制线路

17．双重联锁的三相异步电动机正反转控制线路

18．三相异步电动机多地控制

19．工作台自动往返控制线路

20．三相异步电动机串电阻降压启动控制线路

21．三相异步电动机能耗制动控制线路

四、参考配置表

序号	名称	每台数量	单位	备 注
1	控制屏	1	套
2	实训桌	1	张
3	储存柜	1
4	学生凳	2	张
5	网孔板	2	块
6	器材配备	1	套	见表一
7	指导书	1	套

表一 每套器材配备配置清单

序号	名称		型号与规格	数量
1	电器元件	单相电度表	DD862-2	1
		单相闸刀开关	HK8	1
		平灯头	6A/250V	2
		墙壁插座		1
		电流互感器		1
		墙壁开关底座		2
		声控开关		1
		漏电保护断路器	DZ47LE-32 4P C16	1
		5P保险盒+熔断管	RT18	1
		交流接触器	CJX2-0910	3
		辅助触头	F4-22	3
		热继电器	R16B-20/3	1
		通电延时时间继电器	ST3PA-B/380V（0-60S）	1
		时间继电器座	PF-083A	1
		3H按钮		2
		行程开关	LX9-222	2
		行程开关	LX9-001	2
		日光灯管	Y210RR25/10W	1
		镇流器	13W	1
		日光灯座		2
		接线端子排	JF5-2.5/5	5
		G形导轨		1
		走线槽		2米
		螺丝		100
2	常用工具	螺丝刀		1
		尖嘴钳		1
		剥线钳		1
3	电机	三相鼠笼异步电动机	380V/Y/△180W，单速	1
		三相鼠笼异步电动机	380V/Y/△180W，单速，配离心开关	1

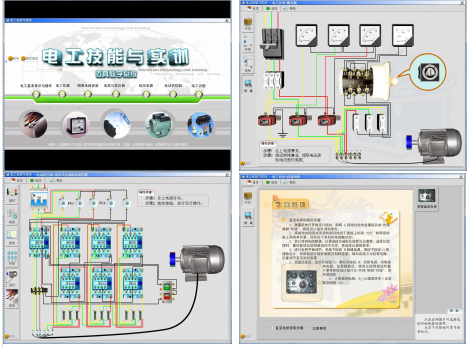

配套电工技能实训仿真软件一套

本产品是依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《“维修电工”职业技能实训和鉴定设备技术规范》采用 三维仿真技术而研制的大型仿真实训软件 ，包括 电工基础、仪器仪表、常用工具、导线连接、照明电路、电机与变压器、低压电器、电机控制电路、机床电路 、电工识图 等 10 个实训单元，涵盖了国家维修电工（中初级）鉴定考核的全部模块。具有职业性、情境性、交互性、工艺性和智能性。实训单元总共包含80余个典型的实训项目 ， 每个实训单元又根据需要安排了 场景展示、 语音视频电路 原理 讲解 、仿真 实训 操作、器件检测、接线实操、线路检查、故障排查、通电试车 等若干实训任务，以便操作者循序渐进地得到训练。为了便于区分初级工、中级工，在制作界面的颜色搭配上作出了标记。本产品性能价格比极高，是电工电子仿真实训室主体软件。软件以技能为核心，项目为引领、任务为驱动，职场环境为背景，操作步骤为主线，学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了不可或缺的丰富资源。

本软件可模拟的 实训项目

1． 常用工具 ：验电笔、钢丝钳、旋具、电工刀、剥线钳、电烙铁、手电钻和冲击钻、梯子。

2． 导线连接 焊接工艺：导线简介、命名法、线材选用、导线连接、线头绝缘恢复、手工焊接、实训、拆焊技术等。

3． 安全用电常识 ：触电方式、防护措施、接地接零、急救措施及 人工急救 。

4． 仪器仪表 ：直流电流表、直流电压表、直流单臂电桥、指针式万用表、数字式万用表、兆欧表、钳形电流表。

5． 照明电路 ：电光源、日光灯接线、两地灯控制。

6． 电机与变压器 ：单相异步电动机、三相异步电动机、直流电动机、伺服电动机、变压器、电流互感器、电压互感器工作原理配合语音视频讲解、外形结构、拆装操作等。

7． 低压电器 ：接触器、热继电器、时间继电器、速度继电器、断路器、组合开关、主令电器、熔断器。元器件的种类、外形、电气符号、选用原则、结构原理、解剖视图动画模拟结合实物图片、语音视频原理讲解、拆装操作并附有操作提示、测量检测等功能。

8． 电机控制电路 ：异步电动机、连续控制、双重联锁、正反转控制、生产机械、行程控制、Y-Δ降压、启动控制、手动顺序、起动控制、反接制动控制、绕线式电动机、直流电机、调速控制、接线实操、仿真实训。包括元件介绍、电路原理语音视频讲解、仿真实训配盘接线、仿真运行、模拟考核、设置故障、查找排除故障、并附有答案和操作提示。

9． 机床电路 ：C620车床、M7120平面磨床、Z535钻床、模拟考工。

10. 电工识图 ：电工图形、符号、原理图、接线图的绘制原则和分析方法，带实训题和答案及操作提示等。
