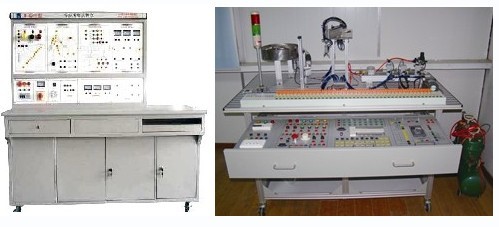

| JG-AQYD1型 安全用电实训台 技术性能
1 、工作电源：三相五线， AC380V ± 10 ％， 50HZ
2 、功率： Pmax 小于 300W
3 、环境温度：－ 30 ℃ -40 ℃ ；相对湿度：≤ 90 ％
4 、重量： 80kg
5 、外形尺寸： 1700mm × 750mm × 1500mm
四、实验项目
1. 兆欧表的使用 2. 接地电阻测试仪的使用 3. 电流感知实验 4. 模拟人体阻抗实验 5. 模拟人体跨步电压触电实验 6. IT 系统绝缘监视模拟实验 7. 特低安全电压的认识实验 8. 安全隔离变压器的认识及安全原理实验 9. 电网 IT 系统模拟实验 10. 电网 TT 系统模拟实验 11. TN 系统模拟实验 12. TN 系统电网设备接地部分设备接零危害模拟 13. TN 系统零线断线与设备漏电模拟 14. TN 系统零线断线与不平衡负荷模拟
15. 等电位连接模拟实验 16. 漏电保护器原理模拟实验 安全标志牌的认识实验
JG-
806
光机电一体化实训考核装置
整体配置
该装置的整个系统为模块化开放式平台，配置有可编程控制器（ PLC ）、变频器装置、气动装置、传感器、机械手、自动装料机构、上料检测、送料传动和分拣进仓装置等实验机构。实训模块可根据不同的实训要求进行组合；同时学校还可以根据教学需要，配置不同品牌的（ PLC ）模块和变频器模块，也可以增加其他实训模块。
为安全考虑整个系统的链接与接线方式全部采用安全导线接插件。系统的控制部分采用可编程控制器（ PLC ），执行机构由机械手传感器－气动电磁阀－气缸构成的气压驱动装置，实现了两个系统自动运行，并完成物料的分拣进仓。
3 、 实训项目
1 、自动检测技术使用实训
2 、气动技术应用实训
3 、可编程控制器编程实训
4 、电气控制电路实训
5 、变频器应用实训
6 、自动控制技术教学与实训
7 、机械系统安装和调试实训
8 、系统维护与故障检测实训
4
、 技术参数
1 、交流电源：三相 AC 380V ± 10 ％ 50 Hz
2 、温度： -10 ℃ ～ 40 ℃ ；环境湿度：≤ 90 ％（ 25 ℃ ）
3 、外形尺寸：长×宽×高 = 1400mm × 740mm × 1300mm
4 、整机消耗：≤ 1KVA
5 、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
|
