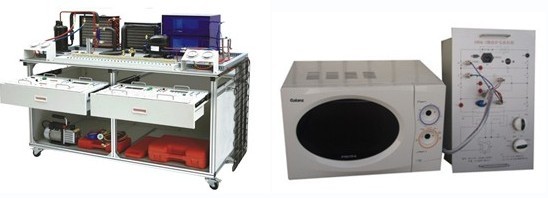

现代制冷空调系统技能实训装置:技术性能

1 ．输入电源：单相三线 220 ± 10% 50Hz

2 ．工作环境：温度 -10 ℃ ～ 40 ℃ 相对湿度≤ 85% （ 25 ℃ ）海拔＜ 4000m

3 ．装置容量：≤ 1.5KVA

4 ．外形尺寸： 160cm * 80cm * 140cm

5 ．安全保护：具有漏电压、漏电流保护，安全符合国家标准

四、系统结构与组成

1 ．装置采用模块化设计，由导轨式铝合金安装平台、空调系统、电冰箱系统、电气控制系统等组成。

2 ．导轨式铝合金安装平台由标准规格的铝合金工业型材组成，作为学生操作训练的平台，上面安装有空调系统部件和冰箱系统部件。

3 ．空调系统：包含空调压缩机、室内换热器、室外换热器、四通换向阀、节流装置、视液镜、空调阀等。

4 ．电冰箱系统：包含冰箱压缩机、钢丝式冷凝器、冷冻室蒸发器、冷藏室蒸发器、节流装置、视液镜、电磁阀、干燥过滤器等。

5 ．电气控制系统：采用模块化设计，包含了电源及仪表模块、热泵空调电气控制模块、冰箱电子温控控制模块、冰箱智能温控控制模块。

6 ．电源及仪表模块：

单相三线制 220V 交流电源供电。交流电压表 1 只，测量范围： 0 ～ 250V ；交流电流表 1 只，测量范围 0 ～ 5A ，用于测量系统启动电流及监测系统正常工作电流。

7 ．制冷系统压力检测单元：

提供 4 只真空压力表，测量范围分别为 -0.1 ～ 0.9MPa 、 -0.1 ～ 1.5MPa 、 -0.1 ～ 3.5MPa ，用于测量空调、冰箱系统高、低压侧压力。

8 ．电流型漏电保护装置 1 套

漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护。

JG-605小家电维修实训设备

技术性能 1 输入电源 : 单相三线制 220VAC ± 10% 50Hz

2 工作环境 : 温度 -10 ℃ ～ + 40 ℃ 相对湿度 <85%( 25 ℃ )

3 整机容量 :<1000VA

4 安全保护 : 动作电流≤ 30mA 、动作时间≤ 0.1S 、安全接地保护

5 外形尺寸： 1990mm × 730mm × 1430mm ( 双人座 )

实训的基本配置及功能 1 实训台 铁质双层亚光密纹喷塑结构，高密度耐磨桌面板。 2 交流电源： 220V 50Hz （带有过流保护） 3 直流电源 : 可调、固定输出 4 实训考核系统 : 由教师设故界面、学生排故界面、监控显示界面三部分组成

1 、按键板尺寸： 100 × 70mm

2 、输出板尺寸： 113 × 95mm

3 、输入电压： AC-12V

4 、输出电流： 0.5A

5 、输出方式：光藕隔离断电器输出

6 、显示方式：两组数码显示

7 、通讯方式：串口 232 转 422

8 、考核数量： 1-64 座

9 、考核方式：数字故障代码

10 、考核顺序：按设置顺序逐个考核

11 、考核座位选择： 1-64 座任选

12 、考试时间记录：自动

13 、发卷方式：自动

14 、收卷方式：自动

15 、评分方式：自动

16 、排名方式：自动

17 、考试时间设定： 1-120 分钟

18 、考卷选择： A 卷 B 卷每座任选其一

19 、考试成绩清单：接打印机可打印

3.3.5 实训挂件：铁质双层亚光密纹喷塑结构，铝塑面板能完成机电类、电热类、电磁类家电产品的电气原理实训；能设置常见电气故障；符合国家安全标准
