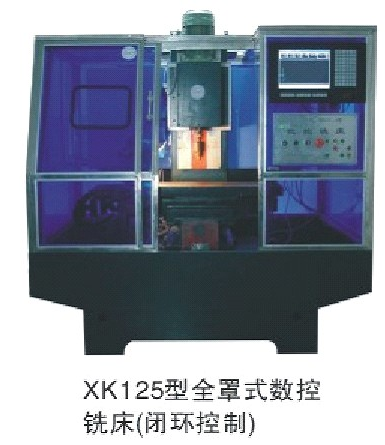

ＪＧ -XK125 型透明数控铣床（全罩式）

一、特点 :
  本机床为立式数控铣床，采用 BP 数控系统，能实现三座标联动，演示铣、钻等基本切削运动，并能加工塑料、石蜡、有机玻璃等零件制品，进行平面或立体加工。该机床在设计上采用立式结构，外形采用全封闭外罩防护，方形导轨，金属丝杆、机床主轴采用变频器实现无级变速。
二、机床结构特点 :
● 滚珠丝杆传动，活动燕尾槽采用金属铸铁制造，刚性好、精度高。
● 机床主轴采用变频器实现无级调速。
  机床外形采用全封闭外罩防护，操作安全、适合于学校学员使用

数控系统主要功能 :
● 控制轴数：四轴三联动
● 显示界面： 10 寸液晶彩色显示器
● 程序容量：标准配置 40GB 硬盘。带 USB 接口、带 10/100M 网卡、带 RS232 串口。
● 图形显示：加工轨迹图形仿真，加工过程实时三维跟踪显示。图形无级缩放、平移、旋转。
● 操作方式：自动、手动、定长进给、单段 / 连续、暂停、手轮等。
  插补轨迹：直线、圆弧、样条曲线。
  通讯方式： USB 拷贝、 RS232 串口通讯、 TCP/IP 网络方式 ( 用局域网实现机床联网 ) 。
● 系统采用新颖的即时参技术，内建中文在线手册，手册用户可自行设计。
  与通用软件兼容，直接使用其生成的数控加工 G 代码程序进行加工。
● 数控系统内置 CAD/CAM 绘图自动编程软件。
  主要技术参数 :
主轴钻夹头装夹范围 : 1-20mm
主轴转速范围 : 100-3000rpm
主电动机功率 : 1.5kw
工作台面积 ( 长×宽 ): 840mm × 250mm
工作台三向行程 (X 、 Y 、 Z): 460 × 250 × 250mm
快速定位速度 : 500-1500mm/min( 可调 )
T 型槽数及宽度 : 3 × 16mm
机床外形尺寸 ( 长×宽×高 ): 1750 × 1280 × 2100mm
重量 : 550kg
