一、概述

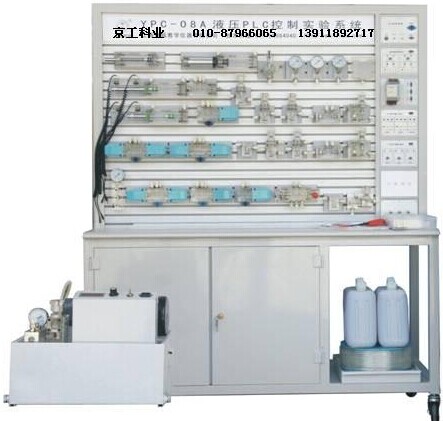

YPC -08A 液压 PLC 控制实验系统是根据《液压传动》等通用教材内容要求,参考广大师生的建议,精心设计而成。该系统除了可以进行常规的液压基本控制回路实验外,还可进行液压控制技术应用实验、液压技术课程设计,以及可编程控制器( PLC )学习及其基本应用实验等,是机电完美结合的典型实验设备。
液压实验元件均为透明有机材料制成,透明直观。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。实验时,组装实验回路快捷、方便。同时,配备独立的继电器控制单元进行电气控制,简单实用。通过与 PLC 比较,可以加深对 PLC 可编程序控制器的了解及掌握。
二、特点
1 、 YPC -08A 液压 PLC 控制实验系统主要由实验台、液压元器件和电气 、控制器件等组成。
2 、实验元件均为透明有机材料制成,透明液压元件能够更清晰的展现元件结构、性能及用途。
3 、电气主控单元采用 PLC 可编程序控制器控制,可与 PLC 微机通讯实现微机智能控制。
4 、采用独立的继电器控制单元进行电气控制,通过比较,突出 PLC 可编程序控制器的优越性,加深对 PLC 编程的了解及掌握。
三、技术参数
( 1 )实验台外形尺寸: 1500mm × 640mm × 1850mm 净重量: 210kg
液压泵站包装尺寸: 600mm × 450mm × 390mm 毛重量: 40kg
( 2 )电源模块:输入电压 AC 220V 50Hz
输 出 DC 24V/2.5A AC 220V
( 220V 输出用于本公司液压产品中电磁阀的控制)
( 3 ) PLC 可编程控制器:日本三菱 FX1s-14MR (继电器输出方式),可以根据用户的需求更换 PLC 类型。
( 4 )输入模块:与 PLC 采用电缆 9 针 232 接口连接。连接后为 PLC 提供 8 路主令输入信号(其中 2 路为常闭信号),及通过信号插孔为 PLC 提供自动控制信号。(如:行程开关位置信号等);输出模块:与 PLC 采用电缆 9 针 232 接口连接。通过输出接口插孔控制电磁阀通断;继电器控制模块:与电源模块连接后,进行主令信号控制,及提供自动控制信号接口进行自动控制。通过输出口插孔控制电磁阀通断。
5 )液压泵站(配数字转速表):
工作电源: AC : 220V 50Hz
直流电机功率: 750W 额定转速: 0-1500rmp
油泵型号: CB-B10
最高输出压力: 2.5MPa (演示实验工作压力 <=0.5 MPa )
油箱容积: 25L
安全限速范围: 1000-1500 转 / 分
安全压力设定范围: 0.3 - 2.5 MPa
直流电机调速齿轮泵实验专用泵站
液压泵工作时离液压台 1.5m 远处噪声≤ 58db
四、基本组成
本实验台的电气控制器件,采用了模块式结构,在实验台的右侧设计有可安装七只电器模块的导轨。可任意组合扩展,并利于保修维护。标准配置有:电源模块、 PLC 模块、输入模块、输出模块、继电器模块、扩展模块。以后可以扩展或更换, PLC 的扩展输入输出模块、 AD/DA 模块、控制仪表模块、传感器模块等等。
液压实验元件 1 套,液压实验 PLC 电气控制系统 1 套;液压实验继电器控制模块 1 套;液压实验泵站 1 台。(计算机根据学校要求另行配置)。实验台设计有专用的原件配置板,每个元件都有一个固定的放置位置。有利于实验器件的管理。配备了:双作用油缸(带行程撞块)、弹簧回位油缸、液控单向阀,减压阀,辅助油箱,压力继电器,增压油缸,节流阀(直动式),单向阀,顺序阀等常用的液压元件。
五、液压传动基本回路
1 、方向控制基本回路
1.1 用手动换向阀的换向回路
1.2 M 型、 O 型机能换向阀的闭锁回路
1.3 用液控单向阀的闭锁回路
2 、压力控制基本回路
2.1 压力调定回路
2.2 二级压力回路(双向调压回路)
2.3 用减压阀的减压回路
2.4 用增压阀的增压回路
2.5 用换向阀的卸载回路
3 、速度控制基本回路
3.1 进油节流调速回路
3.2 回油节流调速回路
3.3 调速齿轮泵容积调速回路
3.4 调速齿轮泵和调速阀的容积节流复合调速回路
3.5 流量阀短接的速度换接回路
3.6 调速阀串联的速度换接回路
3.7 调速阀并联的速度换接回路
4 、多缸工作控制基本回路
4.1 用压力继电器的顺序动作回路
4.2 用行程开关的顺序动作回路
4.3 用顺序阀的顺序动作回路
4.4 用行程换向阀的顺序动作回路
YPC-08A 铝槽式实验台配置清单
序号 |
分类 |
项 目 |
型 号 规 格 |
数量 |
备 注 |
1 |
泵
站 |
拖动直流电机及专用直流电源、数字转速表及传感器
齿轮油泵、溢流阀、压力表、油箱、温度液位计、滤油器 |
|
1 台 |
直流电机调速齿轮泵实验专用泵站 |
2 |
实
验
台 |
08A 型钢质实验台 |
本公司设计制造 |
1 台 |
|
3 |
油管放油筒 |
本公司设计制造 |
1 套 |
|
4 |
元件固定配置板 |
本公司设计制造 |
2 块 |
|
5 |
进油压力表四通 |
本公司设计制造 |
1 只 |
铝合金、压力表 2.5MPa |
6 |
回油五通 |
本公司设计制造 |
1 只 |
铝合金 |
7 |
液 压 组 合 元 件 |
双作用油缸 |
|
2 只 |
透明元件 + 弹簧卡脚铝底板 |
8 |
弹簧回位油缸 |
|
1 只 |
透明元件 + 弹簧卡脚铝底板 |
9 |
增压油缸 |
|
1 只 |
透明元件 + 弹簧卡脚铝底板 |
10 |
辅助油箱 |
底板反装 |
1 只 |
透明元件 + 弹簧卡脚铝底板 |
11 |
单向阀 |
P1 孔向右 |
2 只 |
透明元件 + 弹簧卡脚铝底板 |
12 |
液控单向阀 |
|
2 只 |
透明元件 + 弹簧卡脚铝底板 |
13 |
溢流阀(直动式) |
|
2 只 |
透明元件 + 弹簧卡脚铝底板 |
14 |
节流阀(直动式) |
|
1 只 |
透明元件 + 弹簧卡脚铝底板 |
15 |
调速阀 |
|
2 只 |
透明元件 + 弹簧卡脚铝底板 |
16 |
顺序阀 ( 回油孔向右 ) |
上阀芯螺丝固定 |
2 只 |
透明元件 + 弹簧卡脚铝底板 |
17 |
减压阀(先导式) |
|
1 只 |
透明元件 + 弹簧卡脚铝底板 |
18 |
二位二通电磁换向阀 |
|
1 只 |
透明元件 + 弹簧卡脚铝底板 |
19 |
二位四通电磁换向阀 |
|
2 只 |
透明元件 + 弹簧卡脚铝底板 |
20 |
“ O ”型三位四通电磁换向阀 |
|
1 只 |
透明元件 + 弹簧卡脚铝底板 |
21 |
“ H ”型三位四通电磁换向阀 |
|
1 只 |
透明元件 + 弹簧卡脚铝底板 |
22 |
“ M ”型三位四通电磁换向阀 |
|
1 只 |
透明元件 + 弹簧卡脚铝底板 |
23 |
二位四通行程换向阀 |
|
1 只 |
透明元件 + 弹簧卡脚铝底板 |
24 |
三位五通手动换向阀 |
|
1 只 |
透明元件 + 弹簧卡脚铝底板 |
25 |
压力继电器 |
0.5MPa 调定 |
1 只 |
透明元件 + 弹簧卡脚铝底板 |
26 |
压力表 ( 1MPa--1 只 0.6MPa--2 只 ) |
|
3 只 |
透明元件 + 弹簧卡脚铝底板 |
27 |
微动行程开关(常开 2 只 + 常闭 2 只) |
|
2+2 只 |
装在双作用缸上 |
28 |
三通四通组件(三通 7 只、四通 5 只) |
|
1 套 |
|
29 |
附 件 |
纸巾 |
|
2 包 |
|
30 |
桌面滴油槽 |
|
1 个 |
|
31 |
透明液压皮管 φ 8 |
|
1 盘 |
|
32 |
油盘 ( 配滤网 ) |
|
1 个 |
卸下的液压元件放油 |
33 |
塑料配件盒 |
|
1 个 |
放置实验时装拆的小零件 |
34 |
专用液压油 |
|
20Kg |
|
35 |
电 器 控 制 |
电磁阀通用连接线 |
|
3 根 |
|
36 |
压力继电器插头线 |
|
1 根 |
|
37 |
直流电源单元 |
|
1 个 |
|
38 |
PLC 编程器控制单元(标配:三菱 FX1s-14MR ) |
|
1 个 |
可根据用户要求配置 |
39 |
PLC 输入单元 |
|
1 个 |
|
40 |
PLC 输出单元 |
|
1 个 |
|
41 |
继电器控制单元 |
|
1 个 |
|
42 |
单元电器连接电缆 |
|
3 条 |
|
43 |
220V 电源线 |
|
1 条 |
|
44 |
编程通讯电缆 |
|
1 根 |
|
45 |
资料 |
透明液压实验指导书 |
|
1 册 |
|
46 |
PLC 编程软件及应用程序光盘 |
编程软件及程序 |
1 碟 |
|
47 |
工 具 配 件 盒 |
专用工具配件盒 |
300×200×62 |
1 个 |
菲力格 F-300 |
48 |
螺丝刀 6 × 100( 一字、十字 ) 、螺丝刀 3 × 80( 一字、十字 ) 、卷笔刀、剪刀、
尖嘴钳 ( 改制 ) 、活动板手、内六角扳手 M4 、 M5 、 M6
内卡簧钳、外卡簧钳、尼龙管接头扳手、快速接头助拔器 |
各 1 只 |
|
50 |
塑料油塞 100 只、皮管快速接头 15 只、尼龙管接头 3 只、
油管深度定位塞 2 只、记号笔 1 只、各密封圈 1 袋、Φ 10 组合垫圈 20 只 |
1 套 |
|
51 |
圆柱支架 6 只、皮管压板 10 只 铝槽 T 形螺母 30 只
内六角螺丝 M6 × 15=20 枚 M6 × 25=20 枚 M6 × 45=6 枚 |
1 套 |
|
|
