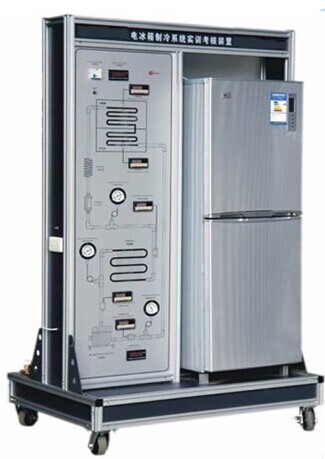

JGJB-01H 电冰箱制冷系统实训考核装置（直冷）

“JGJB-01H 电冰箱制冷系统实训考核装置 ” 是根据教育部 “ 振兴 21 世纪职业教育课程改革和教材建设规划 ” 要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级）等的实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
实训装置也适合技工学校、职业培训学校、职教中心、鉴定站 / 所制冷类专业《制冷设备维修工（初级、中级）》、《家用制冷设备原理与维修》、《小型制冷装置》、《小型制冷与空调装置》等课程。

一、装置特点
1. 实训装置采用真实的直冷式双门电冰箱系统，直观展示了直冷式双门电冰箱的系统结构、工作原理，可以清楚的看到制冷循环系统结构，并配有真空压力表、温度表等，便于教学演示讲解及学生对课本知识的理解掌握。
2. 整套电冰箱系统真实完整 , 结构清晰、紧凑，与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式电冰箱实训的要求。
3. 系统采用真实的制冷机组，满足实训教学要求。
4. 可模拟故障设置，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作。
二、技术参数
1. 输入电源：单相三线～ 220V±10% 50Hz
2. 装置容量：＜ 0.4kVA
3. 外形尺寸： 1100mm × 650mm × 1700mm
4. 制冷剂类型： R 600a
5. 安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、装置的基本装备
1. 实训柜：采用铁质双层亚光密纹喷塑结构。
2. 直冷式电冰箱 1 台。
3. 交流电压表 1 只：测量范围 0 ～ 250V, 精度 1.5 级，用于监测电源电压。
4. 交流电流表 1 只：测量范围 0 ～ 1A , 精度 1.5 级 , 用于观测系统启动电流及正常工作电流。
5. 智能温度仪 5 只：采用 PT100 传感器，测量压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、压缩机吸气口温度以及环境温度。
6. 真空压力表 3 只：测量范围为 -0.1 ～ 0.9MPa, 可显示系统低压侧、高压侧及冷凝后的压力。
7. 故障模拟设置系统 1 套：通过阀门的调节或开关切断电路来设置制冷系统的故障。
8. 直冷式电冰箱制冷系统流程图 1 套：印有制冷系统流程图，并设有相应的测量仪表。
9. 电流型漏电保护装置 1 套：对地漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护。
四、实训项目
初级技工基本技能实训
1. 专用工具的操作
2. 制冷系统试压及检漏
3. 制冷系统抽真空及充注制冷剂
中级技能实训（设计、安装、调试及检修）
4. 直冷式电冰箱系统调试
5. 直冷电冰箱故障模拟设置
6. 直冷式电冰箱维修及故障分析
