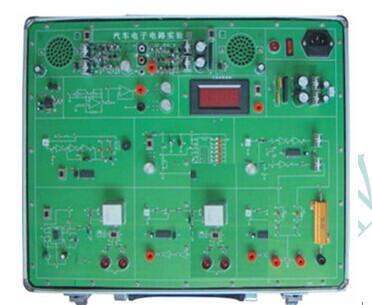

汽车电子电路实验箱


汽车电子电路实验箱结合汽车电学的典型基本电路，由浅到深地设计了二极管和三极管基本实验、线性集成稳压电源实验、喷油器驱动实验、转速信号测量与处理实验、水箱水位过低报警实验、转向闪光器实验等六个实验项目，提供了一个给学生提高动手能力，深入理解汽车电学基础知识的实验平台。


功能要求：

1 、 模拟信号发生器实验：该实验可让学生掌握集成运算放大器的基本特性；了解集成运放构成正弦波振荡器的基本应用。

2 、 水箱水位过于低报警实验：该实验可让学生学习并掌握用 TC4069 六反相器构成多谐振荡器的原理和方法；理解水箱水位过低报警电路的工作原理。

3 、 LM3914 模拟油压显示表实验：该实验可让学生学习并掌握用 LM3914 的基本原理和使用方法；掌握模拟油压显示的工作方式。

4 、 喷油嘴电路实验：学习并掌握执行器功率接口电话的设计基本方法和电路参数匹配；经过对电路的调试，进一步提高对于汽车电子中机电结合的认识。

5 、 转向灯闪光器实验：学习并掌握用 NE555 构成多谐振荡器的原理和调试方法；理解 NE555 构成的汽车转向闪光器的工作原理。

6 、 转速信号测量与处理实验：掌握转速测量的基本原理和磁电式转速传感器信号处理的基本方法；掌握四运放芯片 LM324 以及六反相器 TC4069 的使用方法及工作特性；掌握将正弦波信号转换到直流方波信号的工作原理。

【参数】

外部尺寸： 510mm * 355mm * 175mm ( 长 * 宽 * 厚 );

工作电压： 220V 交流电； 12V 直流电 ;

工作温度： -40 ℃ ～ 50 ℃ 。

重量： 3.5KG
