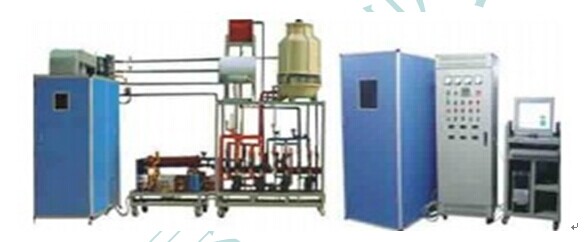

JGJB-ZK 中央空调实训考核台（网络型）

一、产品概述
JGJB-ZK 中央空调实训考核装置（网络型）要求系统采用 3 匹水冷机组，不锈钢框架结构，终端建立一个专门房间进行客户的模拟，大厅的模拟直接利用教室原来空间，采用分水器和集水器对冷量或热量进行分配调节，整个中央空调采用三菱 FX2n-48MR PLC 可编程控制器及工业总线控制，由计算机通过通信总线与 PLC 进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。组态软件要求能够以动画的形式同步显示系统的设备结构、控制原理和流程。

二、系统组成
制冷机组、冷却系统、冷冻系统、制热系统、模拟客房、模拟大厅、电控柜、可编程控制器、压力采集模块、温度采集模块、数据采集点、 PLC 编程软件、中央空调组态监控软件、计算机、小推车。

三、 网络监控及智能考核
教师台和学生台电脑（ 1 ～ 32 台）可以同时监控中央空调的运行状态，对中央空调的压力、温度等相关数据进行采集和显示。

教师机设置故障，学生台通过监控到的数据判断故障点发送故障编码使设备故解除。教师端同时记录学生答题的相关数据，生成成绩单，具有打印功能。

配备 无线智能考核系统：

该智能考核系统采用新型无线网络联网，无需交换机、网线等，通信稳定、便捷。主要由教师机、智能实训考核板（内置式）、智能实训考核系统软件组成，并配有智能答题器。答题器是由 240 × 128 点阵蓝底背光液晶 触摸显示屏 、触摸屏、微处理器、存储器、通信模块组成。该系统可通过键盘或教师机进行故障设置，学生在实训台的电路上进行故障检测，考核系统可实现功能：能实现设备的自动监测和识别 , 能再现对实训台进行故障设置和排除并统计故障点误排次数 , 具有发卷功能，具有提交功能，具有个人登录密码设置功能 , 具有打印功能 , 具有答题次数限制功能。

四、实训项目
1 、中央空调的结构及设备工作原理的全面深入了解和掌握；
2 、中央空调的启动、运行、调试技术的实训及考核；
3 、中央空调运行工况、各运行参数检测分析；
4 、中央空调控制原理的实训；
5 、 PLC 可编程控制器编程及安装调试的实训；
6 、故障判断及设备故障解除实训（故障点 16 个）；
7 、数据采集技术的应用及实训；
8 、网络技术的应用及实训（远程控制）。

五、技术参数
1 、工作电源：三相五线制 380VAC 50Hz
2 、安装尺寸：长 × 宽 × 高 =800×240×250cm
3 、整机容量 : 4KW
4 、外形尺寸： 8000mm×3000mm×3500mm （长 × 宽 × 高）

四、中央空调配置清单
