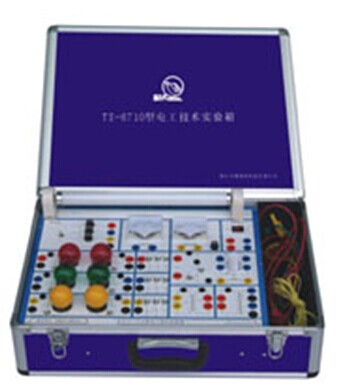

JGTX-6710 型电工技术实验箱

电工技术实验箱主要是进行 “ 电工学 ” 及 “ 电路原理 ” 中的强电部分实验，如单相交流电路、三相电路、日光灯电路实验。本实验箱由模块单元和元件库相结合的板面构成，全部采用欧洲标准的安全插座和安全实验导线， 连线方便，接触可靠，而且寿命长、效率高，有效预防触电隐患。实验面板上印有元件符号及主要参数便于学生识别。实验箱结构紧凑实用直观，安全可靠，能有效培养学生的动手能力，维修方便、简捷。可满足各类高、中等院校及职业技术类院校开设的电工典型实验。

主要配置 :

（ 1 ）电源： 三相 220V±10% ， 50HZ
　　 （ 2 ）耦合电感一对。
　　 （ 3 ）单相变压器 l 只，变压比为 220V 比 36V ，功率 50W 。
　　 （ 4 ）三相灯组负载，每相可插入 15W 灯泡 3 只。
　　 （ 5 ）三相电容负载， 0.47uf/400V 、 luf/400V 、 2uf/400V 各 3 只。
　　 （ 6 ）三相开关 l 只。
　　 （ 7 ）元件组：有保险丝座 3 只、镇流器（ 20w ） l 只、启辉器、电阻、
luf 、 2uf 、 4uf 电容器等元件。
　　 （ 8 ）指针式电压表头 l 只、指针式电流表头 l 只。
　　 （ 9 ）三相四线漏电断路器属选购件 , 用户根据具体情况选配。

主要技术指标 :

1 、输入电源： AC380±5% 50HZ ；
2 、额定电流： <2A
3 、环境温度： -5 ℃ -40 ℃
4 、相对湿度： ≤85 ％（ 25 ℃ ）
5 、外型尺寸： 512X357X176 （ mm ）

实验项目 :

（ 1 ）用三表法测量电路等效参数。
　　 （ 2 ）正弦稳态交流电路相量的研究。
　　 （ 3 ）互感电路的测量。
　　 （ 4 ）单相变压器特性的测试。
　　 （ 5 ）三相交流电路电压、电流测量。
　　 （ 6 ）三相电路功率的测量。
　　 （ 7 ）功率因素及相序的测量。
　　 （ 8 ）其它电工学控制实验。
