DTZ 系列:电梯教学模型实训实验组合设备

一、产品简介

本系列 实训组合电梯模型 为了满足广大院校的电气及工业自动化专业实训要求。作为一种控制对象模型,采用了组合结构形式,具有功能实用,性能可靠等优点。可以满足不同 PLC 控制器,单片机控制系统, ARM 控制系统的控制需求。
实训组合电梯模型 具有强大的组合功能可以自由将电梯机构、硬件电路组合成 2-7 层的电梯控制对象。甚至,将两台电梯组合成双联电梯,以及 3 台以上的群控电梯。让学生有一个从简单到复杂的学习训练过程。和满足院校师生的软件编程控制要求。作为一种控制对象,本电梯模型提供了标准的接线端口,学生可以按图索骥,自由探索实验。 实训组合电梯模型 的硬件基本输入点可达 24 点,基本输出点可达 30 点。为输入点及输出点的逻辑对应关系的编程提供了广阔的空间。轿厢的定位采用了一体化的光电码盘技术,具有定位精确,结构简单,原理性强。
实训组合电梯模型 无论从电路到机构,从硬件到软件,均采用了简约的设计理念,实用可靠的原则。

本系列 实训组合电梯模型 共为七层。配合不同的控制器,可以实现电梯的自动平层、自动开关门、顺向响应轿内外呼梯信号等基本功能。它采用了直流减速电机进行轿厢的曳引拖动,及轿厢门开关。并具有极限到位保护硬件电路,防止程序错误对电机及其机构的损坏。以及调定直流电机的转速满足不同控制系统的需要。
二、产品结构及参数:

1 )根据控制器的不同,目前我公司推出了:

松下 FP-X L60 七层实训组合电梯模型 主要技术参数:

•  外形尺寸: 800 (长) × 600 (宽) × 800 (高)

•  净重量:

•  控制器型号:松下 FP-X L60 PLC 控制器( 60 点)

•  拖动电机: DC : 12V 减速电机

•  电梯组合实验层数: 2-7 层

三菱 FX1N-60 +8E 七层实训组合电梯模型 主要技术参数:

•  外形尺寸: 800 (长) × 600 (宽) × 800 (高)

•  净重量:

•  控制器型号:三菱 FX1N-60 PLC 控制器( 60 点) 及 8 输出点扩展单元

•  拖动电机: DC : 12V 减速电机

•  电梯组合实验层数: 2-7 层(有到站提示,及报警输出功能)

三菱 FX1N-60 五层实训组合电梯模型 主要技术参数:

•  外形尺寸: 800 (长) × 600 (宽) × 800 (高)

•  净重量:

•  控制器型号:三菱 FX1N-60 PLC 控制器( 60 点)

•  拖动电机: DC : 12V 减速电机

•  电梯组合实验层数: 2-5 层(有到站提示,及报警输出功能)

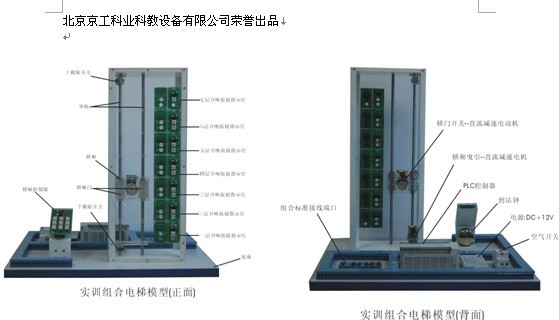

2 )电梯的外形结构
电梯教学模型实训实验室设备
教学电梯模型设备

三、产品使用方法 :检查整个电梯,排线是否插好,有无线路断开, PLC 是否打到 RUN 状态,然后联接电源,使电梯的通入市电 220V 。模型处于待机状态,启动空气开关,此时, PLC 通电,轿内控制面板将显示电梯所在的楼层号。按动模型选层的内呼或外呼按键,电梯模型将按内、外呼按键指令正常运行。

选择楼层外呼按钮,从第一层至第七层分别选择相应的楼层,模型电梯将按照指令进行相应楼层到达、停止、开门、关门。 选择轿箱内部楼层呼叫,电梯同样将会按照指令进行运行,并且在停站的情况下,可控制开门和关门。

模型电梯可进行自动运行,控制方式为:在第一层的情况下,同时按下开门和关门键,此时将开启自动运行,运行方式为从第一层至第七层然后从第七曾至底层,以此重复循环;如果想停止自动运行,则可以再次同时按下开门和关门按钮,电梯将此次循环工作完之后再停止。

在电梯的最底层,设置了一个可以调节任意高度的一楼定位开关(或楼层复位开关),用户可以调节此滑块的高度来选择一层的位置,具有可调性。

四、产品控制

1 )电梯控制要求

1 、电梯处于任意搂层都可以启动控制。

2 、当有外呼梯信号到来时,轿厢响应该呼梯信号,到达该楼层时,轿厢停止运行,轿厢门打开,延时后自动关门。•  当有内呼梯信号到来时,轿厢响应该呼梯队信号,到达该楼层时,轿厢停止运行,轿厢门打开,延时自动关门。

•  电梯遵循逻辑规则,如果电梯向上运行,则将会首先停靠在任意一层的向上指令然后执行完所有的向上指令后,再执行向下的;同样的,如果电梯向下运行,他将首先执行完所有的向下的召唤指令,待完成后再执行向上的;如果电梯停靠再某一层既无向上的指令也无向下的指令,系统将消除所有指令等待新的指令进去。
•  电梯应具有最远反向外呼梯响应功能。例如,电梯轿厢在一楼,而同时有二层向下外呼梯,三层向下外呼梯,四层向下外呼梯,则电梯轿厢先去四楼响应四层向下外呼梯信号。

•  电梯未平层或运行时,开门按钮和关门按钮均不起作用。平层且电梯轿厢停止运行后,按开门按钮轿厢门打开,按关门钮轿厢门关闭。

2 I/O 分配

X0

轿厢位置脉冲

Y0

上升指示灯

X1

定位感应器

Y1

下降指示灯

X2

开门按钮

Y2

1 楼按钮指示灯

X3

关门按钮

Y3

2 楼按钮指示灯

X4

五楼下降按钮

Y4

3 楼按钮指示灯

X5

四楼上升按钮

Y5

4 楼按钮指示灯

X6

四楼下降按钮

Y6

5 楼按钮指示灯

X7

三楼上升按钮

Y7

一楼上升指示

X10

三楼下降按钮

Y10

二楼上升指示

X11

二楼上升按钮

Y11

二楼下降指示

X12

二楼下降按钮

Y12

三楼上升指示

X13

一楼上升按钮

Y13

三楼下降指示

X14

1 楼按钮

Y14

四楼上升指示

X15

2 楼按钮

Y15

四楼下降指示

X16

3 楼按钮

Y16

五楼下降指示

X17

4 楼按钮

Y17

报警输出

X20

5 楼按钮

Y20

曳引电机正转

X21

报警按钮

Y21

曳引电机反转

X22



Y22

门电机正转

X23



Y23

门电机反转

X24



Y24

到站提示音

X25



Y25

楼层显示 A

X26



Y26

楼层显示 B

X27



Y27

楼层显示 C

X30

6 楼按钮

Y0

6 楼按钮指示灯

X31

7 楼按钮

Y1

7 楼按钮指示灯

X32

七楼下降按钮

Y2

七楼下降指示

X33

六楼上升按钮

Y3

六楼上升指示

X34

六楼下降按钮

Y4

六楼下降指示

X35

五楼上升按钮

Y5

五楼上升指示

X36



Y6



X37



Y7



X40



X41



X42



3 )主板接线端子分配
四、产品注意事项

在操作使用本教学电梯之前,请仔细阅读注意事项。请严格按使用说明操作,避免造成不必要的损失。

( 1 )不要提供高于额定规格电压的输入电压,以免损坏器件。本产品出厂前已连接好线路,且已调试验收合格,使用时只需提供 220V 的动力电源即可。原则上,使用者最好不要随意拆接线路。若确实需要拆接线路时,应注意各器件的工作电压; PLC 输入各开关量用 DC24V 电源; PLC 输出用 DC12V 电源。

( 2 )当用户使用本电梯自行开发应用程序演示时,用户首先应熟悉本电梯的结构,电气控制原理,线路的实际连接,及各器件的动作关系等。然后再自行编程调试(应有熟悉电梯运行原理的老师或电梯专业人员指导)建议用户在原电梯程序基础上先分步改动单个环节程序调试,调试成功后再自行整体的编程调试。

( 3 )本教学电梯几乎具备了真实电梯的基本结构及功能,初学者必须在专业老师指导下实验、调试。

( 4 )此电梯具有自运行功能。具体操作如下:先将电梯平层在一楼,确保无其他呼梯信号且底盘所有开关处于正常状态的情况下按下开门和关门按钮,则电梯便自动在一至七楼之间往返运行。若要使其停止则再次按下关门开门按钮即可。
五、产品装箱单

电梯模型 1 套 ,电源线 1 条 ,编程线 1 条 ,说明书 1 份,配套光盘 1 张 ,配套工具 1 盒
六、电梯原理图

七、 实训组合电梯模型配置清单 ( 三菱 )

序号

名 称

单位

数量

备 注

1

电梯井道

1



2

电梯底座

1



3

三菱 FX 1N — 60MR + 8E 型可编程控制器

1

安装在电气控制板上

4

到层提示电铃

1

安装在电气控制板上

5

曳引电动机

1

安装在电梯架底部

6

曳引轮

1

安装在电梯架顶部

7

一层位置清零开关

1

安装在导轨已经门上

8

码盘

1

安装在曳引电动机上

9

滑轮

1

安装在曳引电动机上

10

导轨

2

安装在井道上

11

纲丝索

1

安装在井道中

12

随行电缆

5

安装在井道中和各召唤面板上

13

楼层召唤控制电路

7

安装在各楼层外部

14

上下召唤按钮指示电路

7

安装在各个楼层

15

轿厢操纵控制电路

1

安装在控制面板上

16

轿厢

1

安装在导轨上

17

门机装置

1

安装在轿厢上

18

标准接线端口电路

1

安装在电梯架一侧

19

DC 12V 电源板

1

安装在电气控制板上

20

漏电脱扣器

1

安装在电气控制板上

21

极限开关(上、下)

2

安装在井道上、下部

22

活扳手 150mm

1

工具包内

23

尖嘴钳

1

工具包内

24

十字螺丝刀 Φ 3 、Φ 6

2

工具包内

25

一字螺丝刀 Φ 3 、Φ 6

2

工具包内

26

502 胶水

1

工具包内

27

常用螺钉

若干

工具包内

28

微动开关

2 只

工具包内

29

毛巾

1

工具包内

30

三菱 FX1N 使用手册

1

工具包内

31

专用通讯电缆 MELSEC-PC & FLEX-PC ( SC —— 09 型)

1

工具包内

32

三菱 PLC 编程软件光碟( 内含 PLC 控制参考程序)

1

工具包内

33

教学电梯使用说明书

2

工具包内
